Резервуар вертикальный РВС 150 м3

Резервуар вертикальный РВС 150 м3

Резервуар вертикальный РВС 150 м³

На хранилищах нефтепродуктов, в резервуарных парках с различной цикличностью наполнения/слива веществ с жидкой и вязкой средой используют резервуары вертикальные стальные (РВС), производимые по техническим условиям ГОСТ 31385-2016. Завод Резервуаров и Негабаритных Металлоконструкций предлагает оформить заказ и купить сертифицированный резервуар вертикальный РВС, объемом 150 м³ по цене производителя.

Описание

РВС 150 м³ – это наземная металлическая сварная конструкция из стального листового материала. Резервуар имеет цилиндрическую форму. Стенку цилиндра формируют из 4 поясов. Конструкция устанавливается на специально выполненный фундамент, вертикально на круглое днище. Крыша выполнена с конусностью. В номенклатуре вертикально расположенных емкостей, РВС классифицируется как стальной резервуар со стационарной крышей, без понтона.

РВС, объемом 150 м³ оборудован лестницей, переходящую в площадку с ограждением. В стенке и крыше резервуара, в зависимости от назначения и технологических целей, устанавливают патрубки, опоры под трубную обвязку, смотровые люки и кронштейны для крепления оборудования и лестницы.

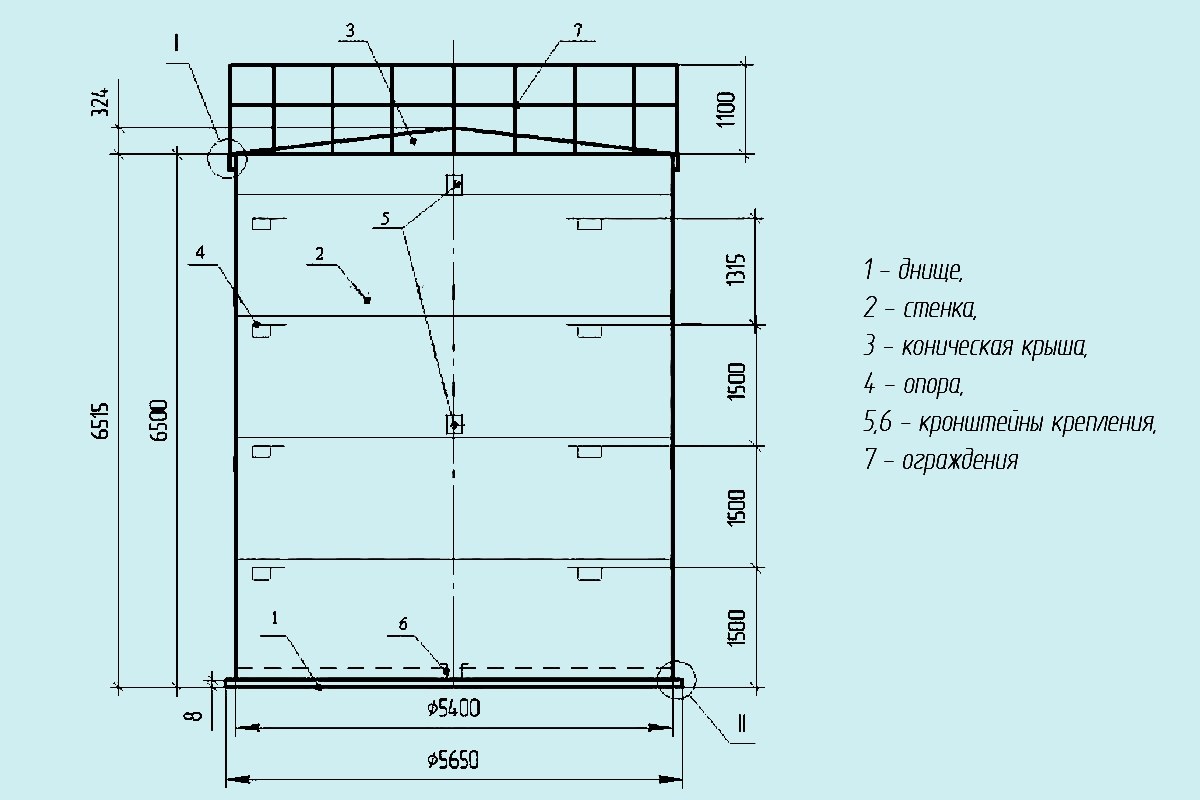

Таблица 1. Габаритные размеры и типовые размеры элементов конструкции

Параметр

Значение

Внутренний диаметр, мм

5400

Диаметр днища – соответствует габариту ширины изделия, мм

5650

Толщина днища, мм

8

Высота стенки цилиндра, мм

6500

Габарит высоты, мм

7515

Высота ограждающей конструкции, мм

1000

Высота крыши, мм

324

Толщина стенки от 5 до 8 мм. Теоретический вес РВС 150 м³ в типовой комплектации ≈11,500 тонн.

Технология производства

В цехах Завода РиНМ производят следующие операции;

  • раскрой листовой стали, обработку кромок под сварку;
  • сваривание заготовок поясов стенок, крыши и днища;
  • сворачивание заготовок в рулон;
  • изготовление колец жесткости, лестниц, ограждений;
  • комплектование заказа опорами, кронштейнами, штуцерами, монтажными приспособлениями.

В месте монтажа сборка резервуара производится методом рулонирования. Соединения рулонных заготовок, стенки, днища и крыши осуществляют двусторонними стыковыми швами, с полным проплавлением.

На предприятии применяется аттестованные сварочные материалы и технологии. Сварщики высокой квалификации проходят подготовку с проверкой теоретических знаний и практических навыков выполнения стыковых, тавровых, угловых и в нахлесточных сварочных соединений.

Надежность конструкции

Проект на изготовление резервуара вертикального, объемом 150 м³включает расчеты на надежность металлоконструкции. При расчетах учитывают:

  • технологические, функциональные и эксплуатационные нагрузки;
  • воздействия от климатических, атмосферных и сейсмических условий на территории установки.

Контроль над номинальными рабочими параметрами и характеристиками внешней среды осуществляют с помощью контрольно-измерительных приборов. Надежность резервуара обеспечивается:

  • подбором марок стали с соответствующими характеристиками;
  • размерами профиля стального проката для основных и вспомогательных конструктивных элементов РВС;
  • технологией и качеством сварных швов.

Прочность, устойчивость, защита от деформации геометрической формы и нарушения герметичности достигаются кольцами жесткости на поясах стенки. Условия эксплуатации и требования к надежности конструкции определяют выбор материалов, утепления, защитных мер от коррозии.

Таблица 2. Материальное исполнение

Наименование

Виды, применяемые в разных условиях

Сталь корпуса

В зависимости от зимних температур в месте эксплуатации – Ст3сп, 16 ГС, 09Г2С, 12Х18Н10Т, аналоги, согласно проекту



Антикоррозийная защита

Припуски на коррозию при выборе толщины стенок.  Наружная, внутренняя поверхности – цинкование, грунтовка ГФ-021, эмалевое покрытие ПФ-115

Утепление, регулировка температуры среды

Минеральные плиты с внешней оцинкованной облицовкой, защитные кожухи, теплообменники, электрокабель, пенополиуретановая изоляция

При заполнении опросного листа следует указать: класс резервуара, условия эксплуатации, свойства хранимой среды и конструктивно-технологические параметры. Специалисты компании произведут расчет стоимости резервуара вертикального РВС 150 м³, из материалов, которые обеспечат максимально возможный срок службы, без нарушения целостности конструкции в заданных условиях. Предлагаем убедиться, что наша цена – оптимально невысокая, с учетом высокого качества.

Преимущества РВС 150 м³ от Завода РиНМ

На Заводе РиНМ, в соответствии ГОСТ 31385-2016, внедрена система менеджмента качества. На регулярной основе проводятся мероприятия внешнего и внутреннего аудита, исключающие некорректные процессы в проектировании, снабжении материалами и изготовлении. Сталь и комплектующие сертифицированы на предмет соответствия техническим условиям нормативных документов.

Выгодно купить в одном заказе: проектирование, изготовление рулонных заготовок, полную комплектацию, доставку и монтаж. Заказчик получает:

  • удобство и прозрачность оформления договора;
  • минимальный временной промежуток: от отправления заявки, до установки и пуска резервуара;
  • бюджетную стоимость проекта.

Резервуары вертикальные, объемом 150 м³нашли применение не только в нефтяной и нефтеперерабатывающей отросли. Предоставляем возможность купить РВС общепромышленного назначения. Емкости 150 м³ используют для размещения запасов технической воды, противопожарного ресурса и ГСМ. Они решают проблему хранения жидкостей и сыпучих веществ на химических, пищевых и сельскохозяйственных предприятиях.

Звоните по номеру службы продаж Завода Резервуаров и Негабаритных Металлоконструкций или отправьте техническое задание на электронный адрес, указанный на сайте. Ответим на все вопросы, согласуем взаимовыгодные условия.
