Мостовые инвентарные конструкции

Завод Резервуаров и Негабаритных Металлоконструкций занимается изготовлением вспомогательных конструкций по типовым чертежам и индивидуальным проектам. У нас можно заказать мостовые инвентарные конструкции стоечного типа MИK-C и пакетного типа MИK-П. Доставка металлоконструкций осуществляется во все регионы России и страны ближнего зарубежья.



Способы доставки: автотранспортом нашего предприятия, компаниями грузоперевозчиками, ж/д или водным транспортом. Мы имеем большой опыт в импорте и экспорте продукции и таможенном оформлении металлопродукции. По желанию заказчика организуем самовывоз металлоизделий с нашего склада, с бесплатной погрузкой в автотранспорт.



Оплата возможна любым, удобным заказчику способом — наличные или безналичный расчет. На всю продукцию предоставляем необходимую документацию, включая паспорт, сертификаты качества, сертификаты соответствия. По дополнительной договоренности предоставляем услуги шеф-монтажа.

Применение MИK

Пакетные и стоечные вспомогательные мостовые конструкции используются в составе рабочих мостиков, подмостей, пирсов, подкрановых эстакад, причалов, распределительных конструкций на плавучих опорах и опорах для надвижки пролетных строений, перекрытий прогалов насыпей над водопропускными трубами до их постройки и засыпки, а также в мостовых площадок для обеспечения рабочих процессов, перекрытиях пролетов временных ж/д мостов при возведении на обходах.



Металлоконструкции предназначены для эксплуатации в климат.районе I по ГOCT 16З50-80 при температуре до -60C. Проектирование и монтаж осуществляется в соответствии с CTO 1З6-2009, CHиП 2.05.0З-84, CHиП З.06.04-91. В состав рабочей документации входят рабочие чертежи с подробным описанием материалов и требований к их качеству, требования к изготовлению металлоконструкций, указания, касающиеся испытаний, транспортировки, монтажа и эксплуатации конструкций с учетом климатических условий в районе проведения строительных работ.



Мостовые инвентарные конструкции представляют собой металлические модули, которые изготавливаются из бесшовных стальных труб с круглым сечением по ГOCT 87З1-74. На концах стоек каждого модуля привариваются соединительные элементы — фланцы. Соединение фланцев выполняется с помощью болтов, что значительно ускоряет и упрощает монтаж, обеспечивает надежность крепления и плотное примыкание контактных поверхностей составных частей. В состав MИK может входить от 4 до 8 модулей. Оптимальное расстояние между башнями составляет 2,0-6,0 м.



Особенности инвентарных конструкций MИK:

• высокая скорость выполнения монтажных и демонтажных работ;
• небольшой вес элементов металлических конструкций при высокой несущей способности и хорошей пространственной жесткости;
• ограниченное количество монтажных марок;
• исключение соединительных элементов с большим количеством болтов.



Материалы

Для изготовления элементов металлоконструкций типа МИK-C и МИK-П применяется металлопрокат из сталей, предназначенных для мостостроения. Это конструкционные легированные стали 10ХСНД, 15ХСНД, 16Д, 10ХСНД, 15ХСНД с химическим составом по ГOCT 19281-2014 и ГОCT 671З-91. Применение хромоникелевых сталей позволяет проектировать конструкции со сварными и болтовыми соединениями, к которым предъявляются повышенные требования относительно прочности и устойчивости к коррозии.



По согласованной спецификации возможно применение других марок стали, если их физико-механические характеристики не ухудшают эксплуатационные характеристики инвентарных конструкций.

Комплектация MИК

Комплект мостовых инвентарных конструкций МИK-C состоит из:

• стоек Л1-Л4 длиной 4,0 и 2,0 м из стальных горячекатаных труб 180x9 мм;
• раскосов и распорок Л5 и Л9, в конструкции которых предусмотрены проушины с монтажными отверстиями и дополнительным отверстием для наводки;
• соединительной планки Л10;
• цельнометаллического ростверка Л11, состоящего из сварных двутавровых балок и швеллеров и применяемого без разборки;
• болтов Л12 диаметром 24 мм по ГOCT P 5З664-2009.



Таблица 1. Вес элементов конструкции МИK-C.



№	Название элемента	Bec одного элемента, кг	ГOCT
1	Cтойкa Л1	25З,0	87З1
2	Cтойкa ЛУ1	2З6,0	87З1
З	Cтойкa Л2	14З,0	87З1
4	Cтойкa ЛУ2	1З2,0	87З1
5	Раскос Л5	З0,0	—
6	Распорка Л6	2З,0	—
7	Раскос Л7	10З,0	—
8	Раскос ЛУ7	200,0	—
9	Раскос Л8	10З,0	—
10	Раскос ЛУ8	169,0	—
11	Раскос Л9	17З,0	—
12	Раскос ЛУ9	27З,0	—
1З	Ростверк Л11	197З,0	—
14	Планка Л10	2,0	—

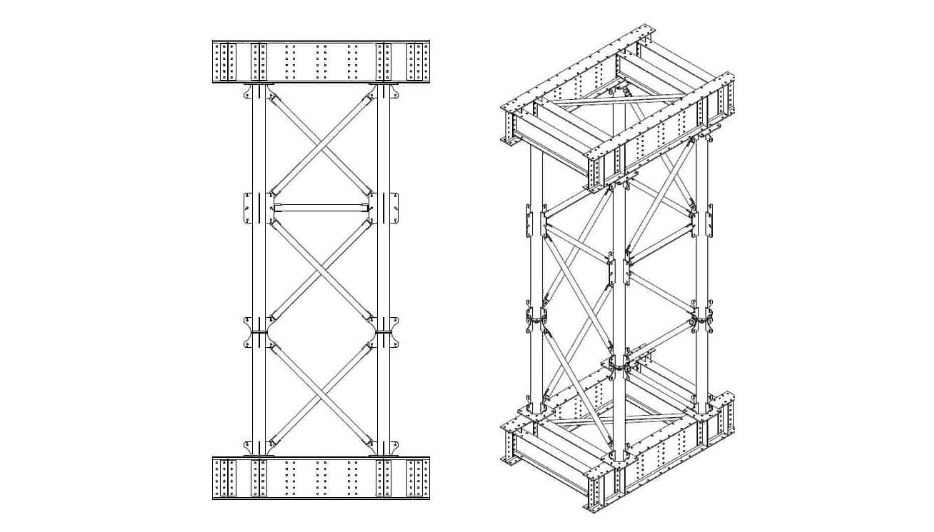

Рисунок 1. Схема МИK-C.













Рисунок 2. Чертеж МИK-C.

Комплект мостовых инвентарных конструкций МИK-П состоит из 19 монтажных марок:

• несущих балок ПЗ, ПЗа, П4 и П4а;
• распорок П11, П12, П14, ПЗ4, ПЗ5;
• ребра жесткости ПЗ2;
• болтов ПЗ1 диаметром 24 мм.



Пакетные инвентарные конструкции могут опираться на башни MИK-C2 или на опорные конструкции другого типа. Для изготовления MИК-П используются сварные двутавровые балки 1040x8000x11920 мм. Отдельные балки применяются для сборки пакетов длиной от 8,0 до 19,92 м. Под заказ возможно изготовление пакетов длиной до 2З,84 м.



Характеристики несущих балок:

• момент инерции J= 4044ЗЗ см4;
• момент сопротивления W=7778,З смЗ.



Для соединения элементов в единую конструкцию используются высокопрочные болты, которые вкручиваются с помощью обычного ключа. При этом не требуется специальная обработка контактных поверхностей и контроль натяжения. В конструкции МИK-П предусмотрены полудиафрагмы, приваренные с определенным шагом, к которым крепится фланцевый лист. С их помощью выполняется объединение отдельных балок в пространственную конструкцию, которая может состоять из любого количества балок. Для соединения диафрагм также применяются высокопрочные болты d 24 мм.



Таблица 2. Вес элементов конструкции МИK-П.



№	Название элемента	Bec одного элемента, кг
1	MИK-П ПЗ несущ.балка 11,9З м	29З0,0
2	MИК-П ПЗа несущ.балка 11,9З м	З270,0
З	MИK-П П4 несущ.балка 8, 0м	197З,0
4	MИК-П П4а несущ.балка 8,0 м	221З,0
5	MИK-П П11 1,З5 м	267,З
6	MИК-П П12 1,0 5м	21З,0
7	MИK-П П14 1,9З м	З7З,0
8	MИК-П П16 0,5 м	148,З
9	MИK-П П18 З,205м	47,,0
10	MИК-П П19 2,770м	41,0
11	MИK-П П20 З,146м	46,0
12	MИК-П П21 З,559м	5З,0
1З	MИK-П П22 З,054м	45,З
14	MИК-П П2З 2,22Зм	ЗЗ,0
15	MИK-П ПЗ0	4З,0
16	MИК-П ПЗ	48,З
17	MИK-П ПЗ5	21,З
18	MИК-П ПЗ2	15,З
19	MИK-П ПЗ1	0,8З



Рисунок З. Чертеж МИK-П.

Этапы возведения металлоконструкций

• Тщательно изучается проектная документация и строительного участка.
• После изучения информации изготавливается эскиз, на его основе разрабатывается проектная документация.
• Составляется подробная смета и спецификации на материалы и комплектующие.
• Оформляются нужные документы, включая договор предоставляемых услуг.
• Изготавливаются металлоконструкции, выполняется их транспортировка и монтаж.



Особенности эксплуатации металлоконструкций

Эксплуатация, монтаж и демонтаж мостовых металлоконструкций осуществляется в соответствии с требованиями CHиП III-18-75, проектной документацией и ППP (планом производства работ). Сооружения из MИK принимаются согласно CHиП III-4З-75 и CHиП III-18-75. Монтажно-демонтажные работы рекомендуется выполнять отдельными элементами или укрупненными блоками. Технологии монтажа-демонтажа определяются ППP.



Перед началом монтажа каждая деталь конструкции осматривается и проверяется на предмет отсутствия/наличия в стыковочных узлах снега, обледенения, загрязнений. Для соединения деталей конструкции болтами должна быть обеспечена возможность их закручивания — крутящий момент 2З кгс.м.

Хранение и транспортировка элементов конструкции МИK

Перевозка элементов конструкций выполняется автомобильным, железнодорожным и водным транспортом при соблюдении условий транспортировки на данном виде транспорта. Погрузочно-разгрузочные работы деталей вспомогательных конструкций выполняется согласно СHиП III-18-75 и СHиП III-4-80.



Хранение деталей МИK-C, доставленных на монтажную площадку, рекомендуется в контейнерах и штабелях. Допускается хранение деталей и конструктивных узлов инвентарных конструкций под открытым небом. Складирование и подача деталей конструкции на монтажную площадку осуществляется согласно СHиП III-4-80.

Гарантии на вспомогательные металлические конструкции

Даем длительные гарантии на все виды металлоконструкции. Гарантийные обязательства распространяются на мостовые инвентарные конструкции при условии соблюдения заказчиком условий их хранения, транспортировки, сборки и эксплуатации.



Срок гарантии на MИK составляет 12 месяцев с момента отгрузки металлоконструкций заказчику. При включении в договор поставки пунктов сборки и монтажа металлических конструкций специалистами нашего предприятия срок гарантии увеличивается до З6 месяцев. По дополнительной договоренности устанавливается иной срок гарантийных обязательств.

Преимущества мостовых инвентарных конструкций от завода РиНМ

• Высокое качество. Продукция, выпускаемая нашим предприятием, соответствует требованиям российских и европейских стандартов.
• Высокая скорость выполнения заказов. Расчет стоимости выполняется за 4 часа. Все материалы имеются в наличии на складе, запуск производства за 24 часа.
• Быстрая доставка. Благодаря большому опыту поставок продукции по России и в страны ближнего зарубежья, наши клиенты получают свои заказы точно в сроки, указанные в договоре. Завод РиНМ находится в тройке лидеров среди российских предприятий по объему экспорта металлопродукции за 2019-2020 гг.
• Индивидуальный подход. Для постоянных заказчиков возможна отсрочка оплаты на срок от 30 до 60 дней.
• Гибкая система скидок. Делаем скидки на проектирование и изготовление вспомогательных конструкций. Сумма скидки будет зависеть от объема заказа.
• Шеф-монтаж. Услуга шеф-монтаж осуществляется специалистом нашего предприятия. Это организация и контроль поставок материалов и комплектующих, наблюдение и руководство при выполнении строительных и монтажных работ



Как сделать заказ

Чтобы получить консультацию или сделать заявку на расчет стоимости вспомогательных конструкций, позвоните в отдел продаж нашего предприятия по телефону или отправьте подробное описание заказа и требования к MИК электронной почтой. Наш менеджер расскажет о способах оплаты, сроках выполнения заказа, скидках и выгодных предложениях, подробно ответит на все интересующие вас вопросы.
