Двустенный горизонтальный резервуар РГСД-100 м3

Двустенный горизонтальный резервуар РГСД-100 м3

Резервуар РГСД-100 м3

Резервуар РГСД-100 м3 предназначен для хранения: технической воды, всех видов нефтепродуктов, ГСМ, растворителей и других жидких веществ, плотность которых не превышает 1 т/м3. Представленные емкости имеют вид горизонтальных двустенных цилиндров. Изготавливаются сварным способом из стальных листов. Реализуемые резервуары применяются на предприятиях нефтеперерабатывающей отрасли, химического производства, АЗС. Подобрать и купить продукцию данного направления предлагает Завод РиНМ. Поставки товаров производятся по всем регионам РФ и странам СНГ.

Особенности, характеристика РГСД-100 м3

Резервуар РГСД-100м3 производится с соблюдением требований следующих стандартов: ГОСТ 17032-2010, ГОСТ 53295-2006, ГОСТ 34347-2017, ГОСТ 9.602-2016.

Представленные товары имеют форму цилиндра с горизонтальным расположением относительно поверхности установки. Конструкция изделия предусматривает наличие внутреннего и наружного корпуса, пространство между которыми заполняется незамерзающей жидкостью (антифризом) или специальным газом, который имеет инертные свойства (азотом). Использование такой технологии позволяет предотвратить внезапный выход хранимого вещества за пределы емкости.

Двустенные горизонтальные резервуары РГСД-100м3 поставляются с различной формой днища, которая регулируется в соответствии с требованиями клиента и последующими условиями эксплуатации. Дно емкости может быть плоским (рабочее давление не должно превышать 0,4 кгс/м2) или коническим (0,7 кгс/м2).

Устройства, используемые для наземной установки, обрабатываются антикоррозийным составом грунта (2 слоя) и окрашиваются при помощи краски (2 слоя).
Емкости, используемые для подземной установки, обрабатываются составом битумно-резиновой мастики либо используется битум на основе нефти.

Таблица 1. Характеризующие условия

Критерии Значения
Вместимость, м3 100
Способ размещения горизонтальный
Конструктивное исполнение двойной корпус (РГСД)
Количество рабочих камер одна
Габариты (диаметр*длина), см 324*1260
Наполнитель простенка инертный газ, демпфирующая жидкость
Вес емкости, кг 11000
Опорные элементы, шт 5
Температурный режим эксплуатации, 0С от -60 до +50
Сейсмическая устойчивость, балл не более 7
Срок гарантийной эксплуатации, год 20

Для упрощения монтажных операций в нижней части корпуса поверхностных изделий привариваются опоры (лапы или стойки), на которых емкости жестко закрепляется к фундаментному основанию. Также в их комплектацию может входить лестница с площадкой обслуживания.

Изделия, предназначенные для подземной установки, устанавливаются на фундамент из железобетона, который имеет гидроизоляционную подсыпку. Доступ к установленному оборудованию предусмотрен через специальные технологические колодцы. Вся продукция подземного расположения снабжается усиленной гидроизоляцией корпуса, выполненной на основе битума, эпоксидной смолы и лакокрасочных материалов.

Системы подогрева и теплоизоляция емкости РГСД-100 м3

По требованию заказчика резервуары горизонтальные РГСД-100м3 снабжаются необходимой защитой от воздействия отрицательной температуры окружающей среды.

Чтобы получить необходимый результат применяется установка следующих дополнений:

  • во внутреннюю полость емкости помещается змеевик с теплоносителем (пар, вода);
  • применяется установка нагревающейся кабельно-проводниковой продукции в комплекте с блоком управления и датчиками температуры.

Для достижения минимальных потерь под воздействием отрицательной температуры окружающей среды применяются теплоизоляционные материалы следующего типа:

  • пенополиуретановое покрытие: наносится при помощи способа распыления, предполагает  получение дополнительных гидроизоляционных и антикоррозийных свойств;
  • слои минеральной ваты: покрываются оцинкованными листами.

Все дополнительные изменения в конструкции резервуара производятся на стадии его проектирования согласно с требованиями заказчика и зависят от условий последующей его эксплуатации.

Особенности изготовления РГСД-100

Резервуар РГСД-100м3 имеет двойную стенку. Получаемая полость используется для контроля герметичности емкости. Она заполняется инертным газом или незамерзающей жидкостью.

В качестве наполнителей применяется:

  • азот. Используется следующее оборудование: азотный узел с клапаном, манометр, кран шарового типа, клапан позволяющий выполнять сброс давления;
  • антифриз. В качестве основного оборудования используется контрольный бачок с датчиком уровня.

Представленные вещества полностью соответствует требованиям к резервуарам с двойной стенкой. Наполнители, используемые для заполнения простенка, имеют более низкую плотность, чем содержимое емкости, не вызывают коррозию и не замерзают при минусовой температуре окружающей среды.

Монтаж горизонтальных резервуаров РГСД-100

Резервуар РГСД-100м3 отгружается клиенту в полностью снаряженном виде, готовом к эксплуатации сразу после монтажа на установленное им место. Установка резервуара должна производиться на заранее подготовленную железобетонную подушку.

Монтажные работы облегчаются благодаря наличию у резервуара опорных ложементов. В качестве крепежных элементов применяются анкерные болты. Подземное хранение предполагает применение дополнительных креплений в виде стальных хомутов.

Заключительной частью монтажных операций является подключение заземляющего провода (для отвода статического напряжения), благодаря которому полностью исключается риск образования искры.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

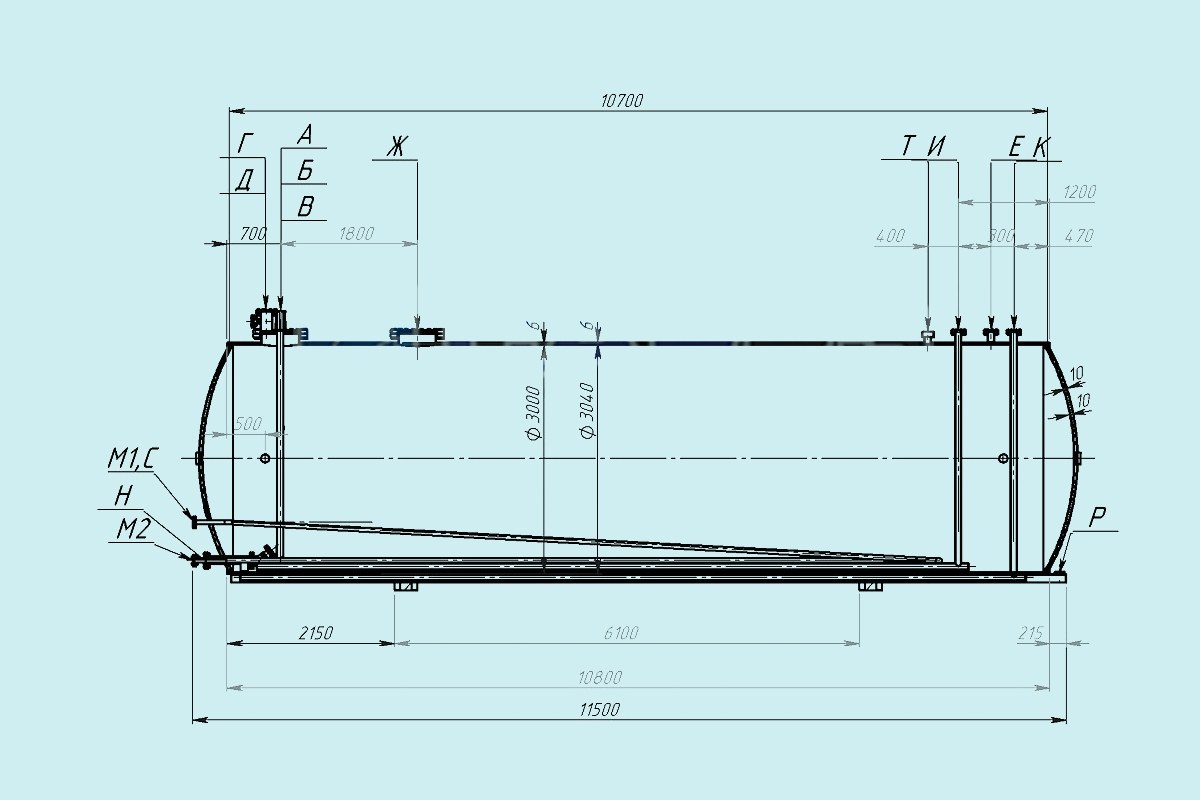

Технические характеристики

ОБОЗНАЧЕНИЕ НАЗНАЧЕНИЕ
А для наполнения
Б люк для установки технологического оборудования
В для датчика сигнализации уровня налива
Г для дыхательного клапана
Д для замерного устройства
Е для наполнения межстенного пространства
Ж смотровой люк
И линия обесшламливания
К для дренажа межстенного пространства
М1 для входа теплоносителя
М2 для выхода теплоносителя
Н для выхода продукта хранения
Р для сигнализатора
С для термометра
Т для выхода воздуха



Чертежи
