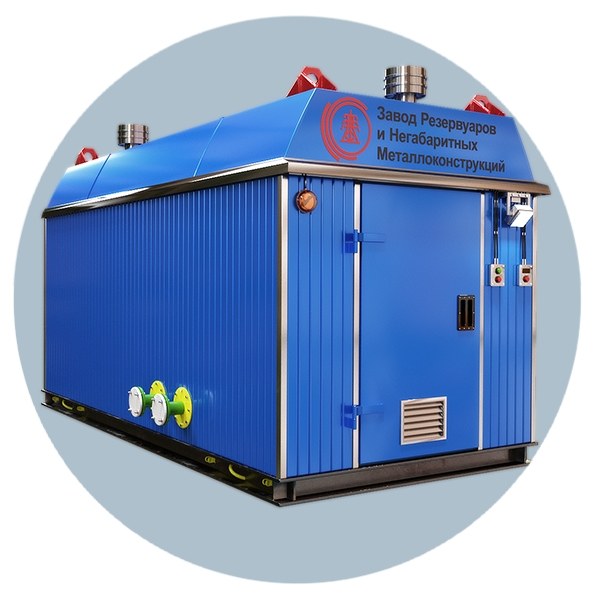

Блок реагентного хозяйства УДХ, БР

Блок реагентного хозяйства УДХ, БР

Купить блок реагентного хозяйства УДХ, БР в Южно-Сахалинске

Завод РиНМ занимается проектированием, изготовлением и сборкой быстровозводимых зданий и сооружений. У нас можно купить блок реагентного хозяйства УДХ, БР с доставкой на объект заказчика. Сделать заказ или уточнить условия оплаты и доставки можно у нашего менеджера.

Применение блока реагентного хозяйства

Блок реагентного хозяйства применяется для химической обработки трубопроводных систем, задействованных в сборе, подготовке и транспортировке нефтяной эмульсии и продуктов нефтепереработки.

Блоки УДХ используются для:

  • приема концентрированных хим.составов из передвижных заправочных емкостей в бак УДХ при помощи встроенного насоса или внешней насосной установки;
  • перемешивания химических реагентов во встроенном баке;
  • закачки химсостава в емкость для настройки производительности дозировочного насоса;
  • поддержания заданного температурного режима и подогрева химсостава до t +60°С;
  • дозированного распыления химсостава в обрабатываемую жидкость.

Установка размещается внутри металлического укрытия, стены и потолок которого выполнены из сэндвич-панелей с утеплением из минераловатных плит. Способ монтажа панелей обеспечивает высокую прочность и надежность соединения. С помощью герметичной перегородки блок разделен внутри на технологический отсек и отсек управления.

Описание и характеристики блока реагентного хозяйства

Технологический отсек предназначен для размещения внутренних расходных баков и емкостей хранения химреагентов, расходомера, шестеренчатого и дозировочного насосов, ударного насоса, технологической обвязки насосного оборудования с арматурой, вентиляции, отопительной и осветительной системы отсека, приборов КИПиА. Электрооборудование и средства КИПиА, применяемые для комплектации УДХ, изготавливаются во взрывозащищенном исполнении.

Система автоматизации включает в себя:

  • ручное управление насосным оборудованием, вентиляторами, эл.обогревателями, осветительными приборами;
  • системы контроля давления и температуры химсостава;
  • управление обогревателями расходного бака;
  • защиту электрооборудования от перегрузок и короткого замыкания.

Таблица. Основные характеристики блоков УДХ.

Параметры Значение
Рабочая среда химические реагенты
Производ-ть дозировочного насоса до 6300 литров в час
Рабоч.давление дозировочного насоса до 400 кг/см²
Кинематич.вязкость хим.реагентов до 800 сСт
Температура химсостава от +20°С до +60°С
Емкость расходн.бака от 1,0 до 16,0 м³
Мощность эл.обогревателей внутри расходного бака 8,0 кВт
Масса установки 5000 кг
Режим работы непрерывный (не требуется постоянное присутствие оператора)
Вариант климатического исполнения УХЛ1
Взрывоопасность зоны B-1a класс
Категория размещения установки по пожаро- и взрывоопасности А
Огнестойкость установки 3 степень

Для подключения УДХ к трубопроводной системе используется форсунка, которая входит в базовую комплектацию установки.

В зависимости от требований к оборудованию УДХ комплектуются дозирующими насосами определенной производительности и в определенном количестве, расходными емкостями нужного объема, средствами КИПиА.

Как заказать блок реагентного хозяйства УДХ, БР по цене производителя

Чтобы купить блок реагентного хозяйства УДХ, БР или узнать подробнее об условиях оплаты и доставки свяжитесь с нами по телефону, закажите обратный звонок или отправьте заявку электронной почтой.

При оформлении заказа вам необходимо указать следующие параметры:

  • Характеристики обрабатываемой среды — наименование, концентрацию, рабочую температуру, вязкость, абразивность, процент содержания твердых частиц.
  • Требования к насосам-дозаторам — количество основных и резервных насосов, производительность каждого насоса, давление нагнетания, давление на приемной линии, тип гидроблока (мембранный, винтовой, плунжерный, бесклапанный), материальное исполнение проточной части (нержавеющая или конструкционная сталь), тип управления (ручное или дистанционное).
  • Необходимость комплектации дополнительным оборудованием — обратным клапаном, гасителем пульсаций, сетчатым жидкостным фильтром, предохранительным клапаном.
  • Требования к технологическому оборудованию — количество комплектов дополнительного оборудования (для каждого насоса или 1 комплект на все насосы), способ управления запорной арматурой (ручное или автоматическое), местный или дистанционный контроль за давлением напорной линии, засоренностью фильтра, расходом хим.реагента, материальное исполнение трубной обвязки, наличие дренажной линии и борт-ванны в технологическом отсеке.
  • Требования к системе автоматизации, электротехническому оборудованию, системе жизнеобеспечения — вид управления УДХ, тип технологического контроллера, место размещения постов управления насосами, освещением и вентиляцией, тип обогрева, схема системы освещения, марка датчиков загазованности, пожарной сигнализации, оповещателей аварийных ситуаций.
  • Дополнительные требования — необходимость установки охранной сигнализации, комплектация электрической или ручной талью, цвет покрытия блока УДХ.

Наш специалист рассчитает стоимость проекта, сориентирует по срокам выполнения заказа, расскажет о скидках и бонусах, озвучит условия оплаты и доставки, подробно ответит на все возникшие вопросы.
