Аппарат с эллиптическим днищем и съемной крышкой и мешалкой

Аппарат с эллиптическим днищем и съемной крышкой и мешалкой

Завод РиНМ занимается проектированием и изготовлением оборудования для предприятий химической, нефтехимической пищевой и фармацевтической промышленности. У нас можно купить аппарат с эллиптическим днищем и съемной крышкой и мешалкой по выгодным ценам с гарантиями производителя. Чтобы сделать заказ или уточнить условия оплаты и сроки выполнения заказа, обратитесь к нашему менеджеру.

Технические характеристики аппаратов с эллиптическими днищами

Аппараты с механическими мешалками предназначены для смешивания многофазных сред и получения смесей с однородным составом и консистенцией. Устройства рассчитаны на работу с нейтральными, коррозионными, токсичными, пожаро- и взрывоопасными продуктами.

Характеристики рабочей смеси:

  • диапазон рабочих температур от -40С до +350С;
  • массов. доля твердой фазы до 30%;
  • динамич.вязкость до 200 Пахс;
  • плотность до 2 т/м3.

Конструктивно оборудование представляет собой емкость цилиндрической формы с горизонтальным ориентированием в пространстве. Аппараты, работающие под давлением, проектируется с эллиптическими днищами и крышками. Съемная крышка крепится к корпусу с помощью фланца, что обеспечивает герметичность соединения. Устойчивость аппарата обеспечивают опоры. Механическая мешалка может быть трех- или шестилопастной, зубчатой, турбинной, рамной, шнековой, ленточной со скребками. Аппараты комплектуются патрубками для входа/выхода продукта, для монтажа предохранительного клапана, датчиков температуры и давления, резервными патрубками. Под заказ аппараты изготавливаются с системой подогрева — змеевиком или нагревательной рубашкой.

Максимальный объем аппаратов 10 мЗ, допустимое давление внутри корпуса до 6,3 МПа. Материалом для изготовления оборудования служит листовой, трубный и сортовой прокат из конструкционной криогенной и углеродистой стали и сплавов для сварных конструкций с химическим составом по ГОСТ 19281 и ГОСТ 5632.

Рисунок. Схема аппарата со шнековой мешалкой.

Аппарат со шнековой мешалкой схема

Таблица. Основные размеры.

Объем Условн.обозначение аппарата d Д Д1 Д2 Д3 Н Н1 h Д R Вес, кг
3,2м3 ПМ3,2-0,6/0,4У-012 710 1050 2130 1650 1750 4320 - - 2250 426 2760
ПМ3,2-0,6/0,4У-011 4510 2860
5м3 ПМ5-0,6/0,4К-028 810 1200 2260 1850 1950 4990 1260 1040 2380 505 4550
ПМ5-0,6/0,4К-027 5250 4650
8м3 ПМ8-0/0,4У-012 910 1400 2854 2050 2250 5540 1760 1390 2994 552 5450
ПМ8-0/0,4У-011 4550 5550
10м3 ПМ10-0/0,4К-0,76 1050 1450 2920 2250 2450 5150 1790 1350 3050 605 7550
ПМ10-0/0,4К-075 5260 7650

Габаритные размеры и масса аппаратов указаны ориентировочно для справки. Точные размеры рассчитываются индивидуально для каждого проекта с учетом области применения аппарата, типа мешалки, характеристик рабочей среды, плотности применяемой марки стали.

Где купить аппарат с эллиптическим днищем и съемной крышкой

У нас можно купить аппарат с эллиптическим днищем и съемной крышкой и мешалкой с доставкой в любой город на карте России. Чтобы оформить заявку или заказать оборудование по индивидуальному проекту, воспользуйтесь любым удобным способом:

  • Позвоните по телефону, номер которого вы видите на сайте;
  • Напишите нам на электронную почту;
  • Закажите обратный звонок.

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

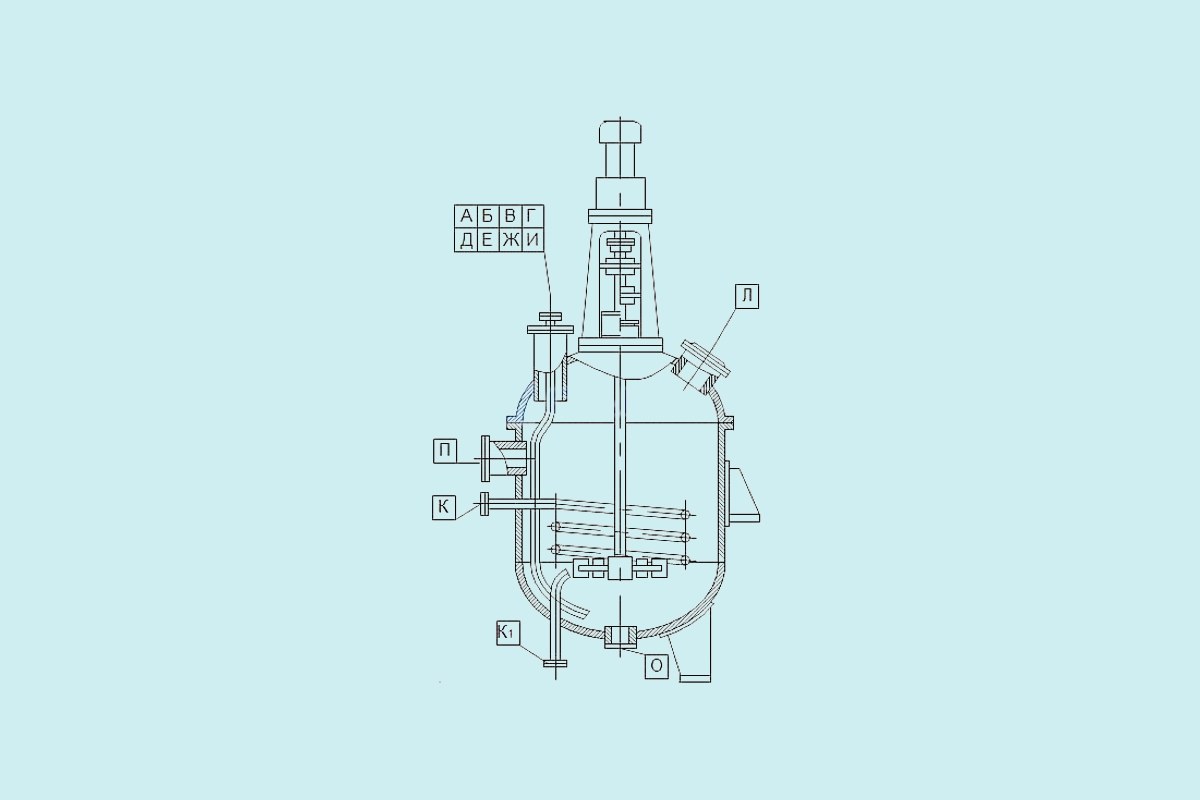

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

для входа продукта

Б

резервный

В

резервный

Г

для предохранительного клапана

Д

для передавливания

Е

резервный

Ж

для манометра

И

для термометра

К, К1

для входа/выхода теплоносителя

Л

люк

О

для выхода продукта

П

для перелива продукта



Чертежи
